POM EF750 日本旭化成導電抗靜電POM 耐磨聚甲醛顆粒賽鋼POM樹脂

POM EF750 日本旭化成導電抗靜電POM 耐磨聚甲醛顆粒賽鋼POM樹脂資料下載

產品詳情

POM EF750 日本旭化成導電抗靜電POM 耐磨聚甲醛顆粒賽鋼POM樹脂共聚物POM 本色黑色聚甲醛

聚甲醛樹脂“鐵耐克?” “鐵耐克-C?”是機械性、摩擦性等平衡感出色的工程塑料樹脂，被廣泛應用于電氣?電子零部件、汽車零部件、工業(yè)零件等多個領域。

聚甲醛(英文：polyformaldehyde)熱塑性結晶聚合物。被譽為“超鋼”,又稱聚氧亞甲基. 簡稱POM.聚甲醛是一種表面光滑,有光澤的硬而致密的材料，淡黃或白色，它的耐磨性和自潤滑性也比絕大多數工程塑料優(yōu)越，又有良好的耐油，耐過氧化物性能.聚甲醛的拉伸強度達70MPa，吸水性小，尺寸穩(wěn)定，有光澤，這些性能都比尼龍好，聚甲醛為高度結晶的樹脂，在熱塑性樹脂中是最堅韌的。具抗熱強度，彎曲強度，耐疲勞性強度均高，耐磨性和電性能優(yōu)良。

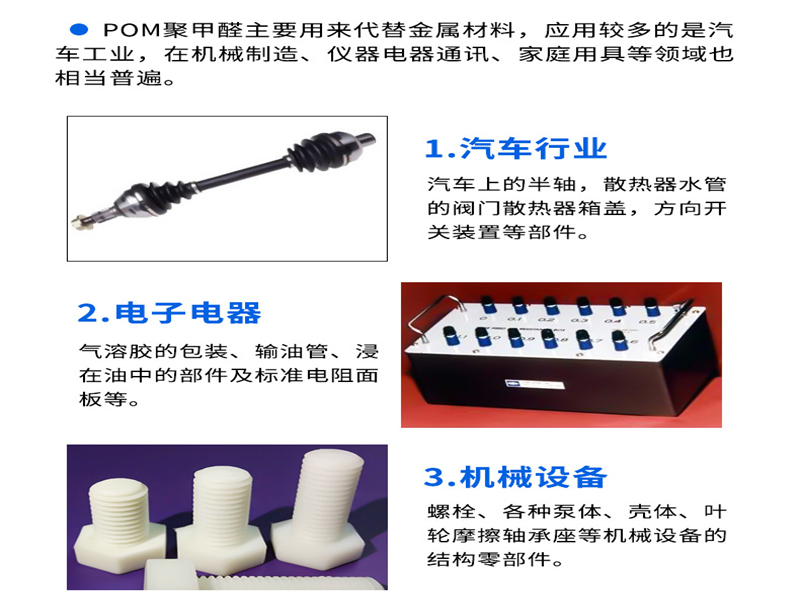

旭化成聚甲醛有限公司(簡稱"APZ")生產的聚甲醛樹脂可被廣泛應用于齒輪、凸輪、滾輪、以及用于汽車部件及電器部件等方面.除可在其各種應用條件下便于成型之外,還具有相互匹配的滿足于工程塑料所需要的各種應用.特別是在相當寬的溫度范圍內,下述性能均可體現(xiàn)極性的效果

POM EF750 日本旭化成聚甲醛POM樹脂“鐵耐克?”性能:1.強度與鋼性2.韌性3.抗蠕變性4.抗疲勞性5.摩擦研磨及磨耗特性6.尺寸穩(wěn)定性7.抗油質和抗有機溶劑性8.電氣特性

POM共聚/Tenac?-C EF750/日本旭化成物性表抗靜電POM

性能項目		試驗條件[狀態(tài)]	測試方法	測試數據	數據單位
物理性能	比重		ASTMD792,ISO1183	1.41	g/cm3
	熔流率（熔體流動速率）(190°C/2.16kg)		ISO1133	10	g/10min
	收縮率-流動		內部方法	1.6到2.0	%
	吸水率(23°C,24hr,50%RH)		ASTMD570	0.20	%
硬度	洛氏硬度(M級)		ASTMD785	80
機械性能	拉伸模量		ISO527-2	2600	MPa
	拉伸應力	斷裂	ISO527-2	52.0	MPa
	拉伸應力	--	ASTMD638	48.0	MPa
	伸長率(斷裂)		ASTMD638,ISO527-2	10	%
	彎曲模量	--	ASTMD790	2450	MPa
	彎曲模量	--	ISO178	2500	MPa
	彎曲強度		ASTMD790	78.0	MPa
沖擊性能	簡支梁缺口沖擊強度		ISO179	3.0	kJ/m2
沖擊性能	懸壁梁缺口沖擊強度		ASTMD256	42	J/m
熱性能	載荷下熱變形溫度	0.45MPa,未退火	ASTMD648,ISO75-2/B	162	°C
		1.8MPa,未退火	ASTMD648	120	°C
		1.8MPa,未退火	ISO75-2/A	100	°C
	線形熱膨脹系數-流動	--	ASTMD696	1.0E-4	cm/cm/°C
	線形熱膨脹系數-流動	--	ISO11359-2	6.0E-5	cm/cm/°C
電氣性能	表面電阻率	--	ASTMD257	1.0E+2到1.0E+4	ohms
	表面電阻率	--	IEC60093	10到1.0E+2	ohms
	體積電阻率	23°C	ASTMD257	1.0E+2到1.0E+4	ohms·cm
	體積電阻率	--	IEC60093	10到1.0E+2	ohms·cm
可燃性	UL阻燃等級	0.75mm	UL94	HB
可燃性	UL阻燃等級	1.5mm	UL94	HB

POM EF750 日本旭化成共聚塑料特性模具工藝注塑工藝

等級		3510, 4520, 5520, 7520, 8520, HC450, HC550, HC750, HC460, HC760, 7554, 3513, 4513, 4563, 7513, GN455, GN755, SG454, CF452, CF454, MT754, TFC64, LD755, LT350, LV450, LZ750, EF750, TFC64
預干燥條件	溫度 (oC)	80 - 90
預干燥條件	時間 (小時)	3 - 4
注塑條件	樹脂溫度 (oC)	180 - 210 (低于250)
注塑條件	模具溫度 (oC)	>50
