FORTRON® 1115L0 | PPS 美國(guó)泰科納 聚苯硫醚PPS GF增強(qiáng)15%物性表
文章作者:杰軒塑膠原料發(fā)布時(shí)間:2019-12-09 15:36:49瀏覽次數(shù):次
[導(dǎo)讀:]FORTRON® 1115L0 | PPS 美國(guó)泰科納 聚苯硫醚PPS GF增強(qiáng)15%物性表
FORTRON? 1115L0 | PPS 美國(guó)泰科納 聚苯硫醚PPS GF增強(qiáng)15%物性表 點(diǎn)擊下載
Fortron?1115L0是一種15%玻璃纖維增強(qiáng)聚苯硫醚,具有高熔體強(qiáng)度,適用于吹塑和擠壓應(yīng)用。
Fortron? PPS是一種耐高溫線性PPS,它具有優(yōu)異的尺寸穩(wěn)定性、自阻燃和優(yōu)異的耐化學(xué)溶劑性。PPS在200℃以下不溶于任何已知溶劑,它也在傳統(tǒng)和另類汽車燃油中表現(xiàn)出了極優(yōu)秀的穩(wěn)定性。Fortron? PPS有玻纖和礦物增強(qiáng)或者玻纖/礦物混合增強(qiáng)的標(biāo)準(zhǔn)注塑成型級(jí),同時(shí)也有許多特殊品級(jí),如潤(rùn)滑改性級(jí)、低翹曲級(jí)、快速成型級(jí)及其它特殊性能改良品級(jí)。

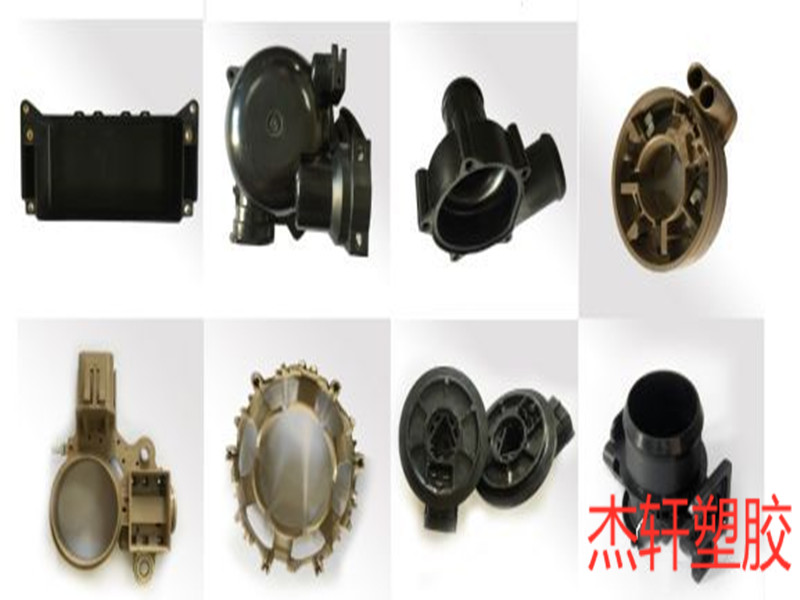

Fortron? 產(chǎn)品已經(jīng)被指定應(yīng)用于廣泛的注塑成型件中,比如汽車發(fā)動(dòng)機(jī)蓋板下的部件、傳動(dòng)系組件、泵、燃油系統(tǒng)組件、表面安裝型電子電氣元件、吹風(fēng)機(jī)和泵元件、保護(hù)性非粘涂料、醫(yī)療設(shè)備和電動(dòng)工具。Fortron? PPS也是燃料電池和柴油車的優(yōu)選材料,因?yàn)樗梢酝ㄟ^擠出和吹塑工藝來(lái)生產(chǎn)用于這些應(yīng)用的膜和復(fù)合材料

| 基本信息 | |
|---|---|
| 填料/增強(qiáng)材料 |
 |
| 特性 |
 |
| 用途 |
 |
| RoHS 合規(guī)性 |
 |
| 加工方法 |
 |
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
|---|---|---|---|
| 密度 | 1.44 | g/cm3 | ISO 1183 |
| 吸水率 (飽和, 23°C) | 0.020 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
|---|---|---|---|
| 拉伸模量 | 7700 | MPa | ISO 527-2/1A/1 |
| 拉伸應(yīng)力 (斷裂) | 120 | MPa | ISO 527-2/1A/5 |
| 拉伸應(yīng)變 (斷裂) | 2.0 | % | ISO 527-2/1A/5 |
| 彎曲模量 (23°C) | 7500 | MPa | ISO 178 |
| 彎曲應(yīng)力 (23°C) | 200 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
|---|---|---|---|
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 (23°C) | 5.0 | kJ/m2 | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 (23°C) | 32 | kJ/m2 | ISO 179/1eU |
| 懸壁梁缺口沖擊強(qiáng)度 (23°C) | 5.2 | kJ/m2 | ISO 180/1A |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
|---|---|---|---|
| 熱變形溫度 | |||
| 1.8 MPa, 未退火 | 220 | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 115 | °C | ISO 75-2/C |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
|---|---|---|---|
| 表面電阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 注射 | 額定值 | 單位制 | |
|---|---|---|---|
| 干燥溫度 | 80.0 到 100 | °C | |
| 干燥時(shí)間 | 3.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.020 | % | |
| 料斗溫度 | 20.0 到 30.0 | °C | |
| 料筒后部溫度 | 290 到 300 | °C | |
| 料筒中部溫度 | 310 到 320 | °C | |
| 料筒前部溫度 | 330 到 340 | °C | |
| 射嘴溫度 | 310 到 330 | °C | |
| 加工(熔體)溫度 | 330 到 340 | °C | |
| 模具溫度 | 140 到 160 | °C | |
| 注塑壓力 | 50.0 到 100 | MPa | |
| 注射速度 | 快速 | ||
| 保壓 | 30.0 到 70.0 | MPa | |
| 背壓 | 0.00 到 3.00 | MPa |

上一篇:Fortron 1120L4 美國(guó)泰科納 GF增強(qiáng)20%PPS 聚苯硫醚PPS物性表
下一篇:PPS A602LX01 日本東麗 聚苯硫醚PPS顆粒 GF增強(qiáng)20%物性表技術(shù)參數(shù)

 在線客服
在線客服
